目前，市場上的信號隔離器的隔離強度分為1000V@1分鐘，1500V@1分鐘，2000V@1分鐘，500V@1分鐘等幾個級別。
2.精度：這是衡量一個信號隔離變送器質量的標尺。業內一般能做到量程的±0.2%、±0.5%。貝?？萍计放频饶茏龅?plusmn;0.1%。
3.溫度系數：表示隔離器等儀表在環境溫度發生變化時，精度的變化情況。 大多情況下用百分數表示(也有用單位250ppm/K表示的)，
4.響應時間：表征信號隔離器的反應速度。
5.絕緣電阻：內部電源與外殼之間隔離直流作用的數值化表征。
6.負載電阻：反映了信號隔離器的帶載能力。（貝?？萍忌a的超大電流驅動器，可以實現負載電流20MA、100MA、300MA、500MA、1A、2A、5A等超強的負載能力，在電磁閥、液壓閥等種場合廣泛使用。）
簡單的一些應用： 轉速傳感器信號隔離、采集及變換， 汽車速度測量， 汽車ABS防抱死制動系統， 轉速信號放大與整形， 地線干擾抑制， 電機轉速監測系統， 速度測量與報警， 信號無失真變送和傳輸不同設備之間的電平轉換， 編碼器信號連接到PLC， 智能樓宇控制、安防工程等應用系統，工業自動化控制系統DI隔離器 ，工業現場信號隔離及長線傳輸， 設備運行監測， 傳感器信號的測量 ，電機轉速監測系統，地線干擾抑制， 光電開關等開關量信號采集等
一路輸入兩路輸出模擬信號隔離分配器
（DIN12 IBF系列采用光耦隔離技術）
主要特性:
>>精度等級：0.1級、0.2級、0.5級。產品出廠前已檢驗校正，用戶可以直接使用
>>輔助電源：5V/12V/15V/24VDC 或者220VAC（范圍±10%）
>>國際標準一路信號輸入:0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等
>>二路輸出標準信號：0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等，具有高負載能力
>>全量程范圍內極高的線性度（非線性度<0.2%）

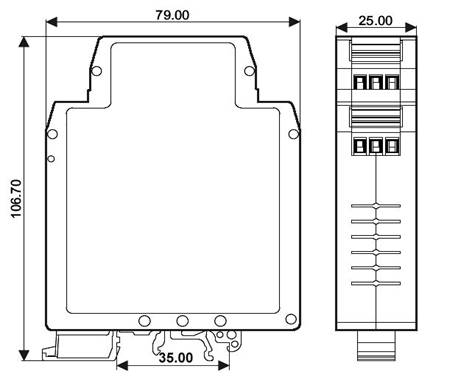

>>標準DIN35 導軌式安裝（尺寸：106.7x79.0x25.0mm）
>>具有較強的抗電磁干擾和高頻信號干擾能力
應用：
>>模擬信號數據隔離、采集和變換，信號分配器
>>隔離4-20mA或0-20mA信號傳輸
>>工業現場信號隔離及變換
>>信號長線無失真傳輸
>>儀器儀表信號收發
>>電力監控、醫療設備隔離
>>變頻器信號隔離采集
>>PLC/FA 電機信號隔離控制
>>非電量信號變送
產品選型表：
DIN12-IBF - U(A)□ - P□ - O□
|
輸入信號 |
供電電源 |
輸出信號 |
|||||||
|
電壓 |
代碼 |
電流 |
代碼 |
Power |
代碼 |
電流 |
代碼 |
電壓 |
代碼 |
|
0-5V |
U1 |
0-1mA |
A1 |
24VDC |
P1 |
0-20ma |
O2 |
0~5V |
O4 |
|
0-10V |
U2 |
0-10mA |
A2 |
12VDC |
P2 |
4-20ma |
O1 |
0-10V |
O5 |
|
0-75mV |
U3 |
0-20ma |
A3 |
5VDC |
P3 |
用戶自定義 |
Oz |
1-5V |
O6 |
|
0-2.5 |
U4 |
4-20mA |
A4 |
15VDC |
P4 |
|
|
|
|
|
用戶自定義 |
Uz |
用戶自定義 |
Az |
|
|
|
|
|
|
選型舉例：
例1：輸入信號:0-10V 供電電源:24V 輸出兩路信號:4-20ma 型號:DIN12-IBF-U2-P1-O1
例2：輸入信號:0-10V 供電電源:12V 輸出兩路信號:0-10V 型號:DIN12-IBF-U2-P2-O5
例3：輸入信號:0-3V 供電電源:24V 輸出兩路信號:4-20ma 型號:DIN12-IBF-Uz-P1-O14（Uz:0-3V）
產品絕對額定值：
Continuous Isolation Voltage（持續隔離電壓）:3000VDC
Junction Temperature（工作溫度）:+85℃
Storage Temperature （存貯溫度）:+150℃
Lead Temperature （焊接溫度）:+300℃（10秒）
電源電壓范圍：±10%Vin
注意：如果超出上述范圍，產品可能會引起永久性損壞。
通用參數
|
參數名稱 |
測試條件 |
最小 |
典型值 |
|
單位 |
|
隔離耐壓 |
50Hz，1分鐘,漏電流1mA |
|
2500 |
|
VDC |
|
耐沖擊電壓 |
3KV， 1.2/50us(峰值) |
||||
|
工作溫度 |
|
-25 |
|
+70 |
℃ |
|
工作濕度 |
無凝露 |
10 |
|
90 |
% |
|
存儲溫度 |
|
-45 |
|
+80 |
℃ |
|
存儲濕度 |
|
10 |
|
95 |
℃ |
|
輸入參數 |
|
輸出參數 |
|||||
|
輸入項目 |
輸入阻抗 |
電源損耗 |
輸入過載能力 |
輸出項目 |
輸出過載能力 |
響應時間 |
|
|
0-5V |
≥300KΩ |
電壓輸出 < 0.6W 電流輸出 <1.5W |
2.0倍額定：連續 |
4-20mA |
負載電阻 不超過350Ω |
≤1mS |
|
|
0-10V |
0-20mA |
||||||
|
0-1mA |
1KΩ |
1.5倍額定：連續 3.0倍額定：1S |
|
||||
|
0-10mA |
TYP：250Ω 可自設定 |
0-5V |
≥2KΩ |
||||
|
0-20mA |
0-10V |
||||||
|
4-20mA |
1-5V |
||||||
注: 電流輸出型如果要求負載電阻500Ω,請另做注明

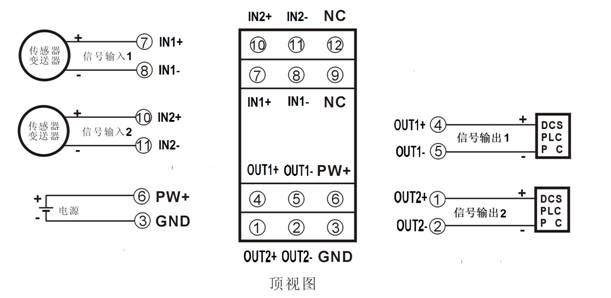

引腳定義：
|
引腳 |
名 稱 |
描 述 |
引腳 |
名 稱 |
描 述 |
|
1 |
OUT2+ |
模擬信號2輸出正端 |
7 |
IN+ |
模擬信號輸入正端 |
|
2 |
OUT2- |
模擬信號2輸出負端 |
8 |
IN- |
模擬信號輸入負端 |
|
3 |
GND |
電源負端 |
9 |
NC |
空腳 |
|
4 |
OUT1+ |
模擬信號1輸出正端 |
10 |
NC |
空腳 |
|
5 |
OUT1- |
模擬信號1輸出負端 |
11 |
NC |
空腳 |
|
6 |
PW+ |
電源正端 |
12 |
NC |
空腳 |
